Кульковий шруб подв?йний кер?вник л?н?йний модуль Слайд-FSL120
Кульковий шруб подв?йний кер?вник л?н?йний модуль Слайд-FSL120
Подробиці про продукт
Профіль продукції
/ Introduction
Продукція
FSL120 є закритим винтовим модулем. Ефективний ход ≤1500MM. Слайд з боку застосовується нержавіючої сталі, водонепроникність і пилопроникність: IP66. Внутрішня конфігурація подвійного керівника, в цілому 4 повзунки. Підходить для важких навантажень і високих швидкостей.
Цей модуль є 120 мм широкий промисловий лінійний модуль, що був розроблений Fujitsu Science Technology, компактна і міцна конструкція, плавна робота, водонепроникність до масла, з контролером для досягнення високоточного прямого управління рухом та налаштування довжини, встановлення двовісної тривісної системи для вирішення вимог промисловості.
Особливості продукту
- 1. повністю закрита конструкція сталевої стрічки, рівень захисту IP66.
- 2. Захист обох кінців подушки, щоб запобігти удару.
- 3. Перший подвійний рух кульцевий підшипник, що забезпечує сильне осійне навантаження.
- 4. подвійна конструкція, стабільна і надійна навантаження в будь-якому напрямку.
Параметри продукту
| Матеріали | Повний алюміній (висока міцність 6061), повна тонка обробка з ЧПУ, гарантована точність, не легко деформація |
|---|---|
| Ширина панелі (верхній повзунок) | 110MM*150MM |
| Висота плівки | 76MM |
| Змінний винт | 1610/2020 |
| Ширина панелі | 120MM |
| Стандартна конфігурація | Кульковий шруб діаметром 16 мм, шруб провідник 10 мм |
| Точність | Точність позиціонування 0,05 мм |
| Піднесення ваги | Горизонтальне навантаження ≤100KG, вертикальне навантаження ≤50KG. |
| Перфаза | Можна накладати хрест, дракон, три осі, чотири осі різних накладень |
| Офіційні стандарти | 86 кроковий двигун |
| Можна налаштувати двигун | Серводвигун, двигун скорочення швидкості, налаштований на замовлення. |
Конфігурація продукту
| Стандартна конфігурація | Нестандартний вибір | ||
|---|---|---|---|
| Аксесуари | Модель | Параметри | |
| Трифазний 86128 кроковий двигун | FM861282SJT03 | Розмір фланця: 86 мм; Довжина корпусу: 128 мм; Номінальний струм 3A; зберігати крутний момент 7Nm |
Розміри фланців ≤86MM кроковий двигун; Серводвигун розміром фланца ≤80 мм |
| 16 Швинт | G1610 | Діаметр 16 мм; провідність 10 мм |
Швинт G1605, Швинт G2020 |
| Профіль | Розмір розділу (120x60); 6061 алюмінієвий сплав | ||
| Адаптування драйвера | FMDT220A48NOM | Пристасається до 60-110 фланцевих високонапругових (110-220V AC) трифазних крокових двигунів | |

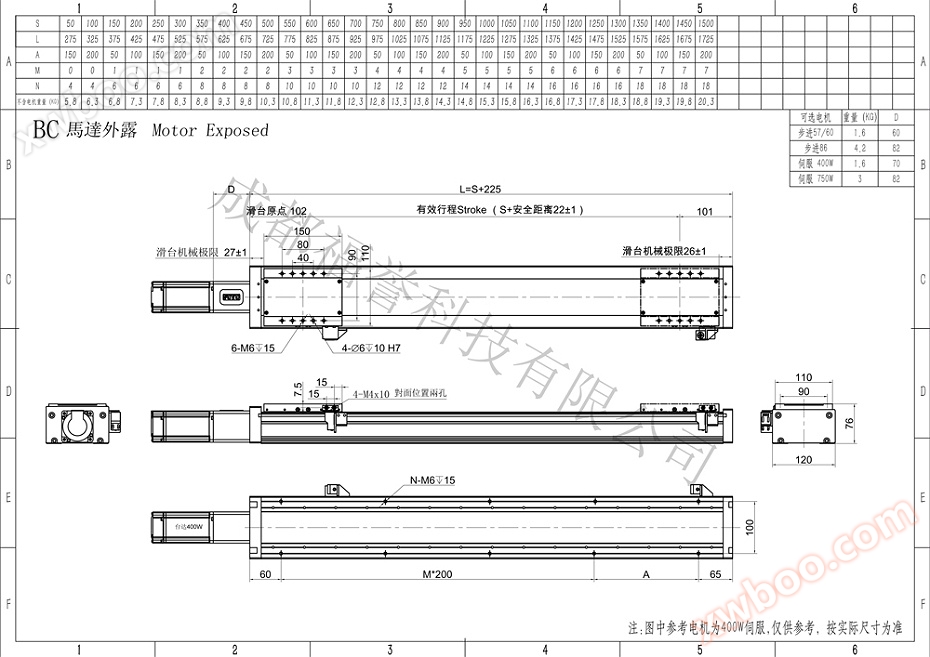

Розмір продукту
| Ефективний маршрут (стандартний) | Нестандартні процеси |
|---|---|
| 100MM，200MM， 300MM， 400MM，500MM ， 600MM，700MM， 800MM，900MM， 1000MM ， 1100MM， 1200MM， 1300MM，1400MM， 1500MM |
Інші процеси ≤1500 мм |

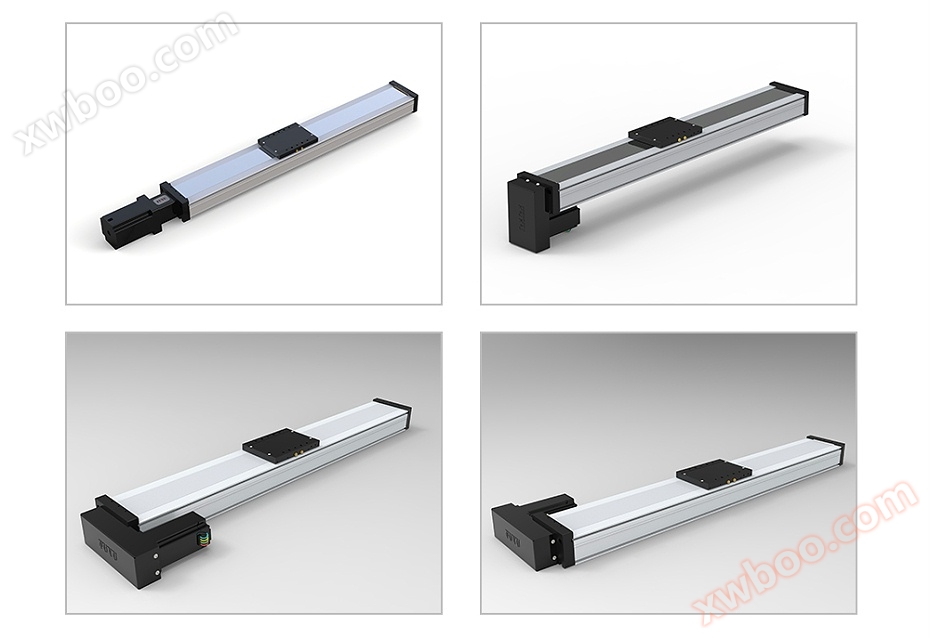

Малюнки продукту
Багатоосів комбінований слід
Промисловість прямих модулів
Приклади застосування
